Otomatik seviyeleme sensörü sayesinde tablanızın seviyesini ayarlayabilirsiniz. Bu sensör, hall efect sensörü kullanarak seviyeleme yapmaktadır. Isıtıcı tablanın noktaya dokunması ile pozisyon belirlenmektedir.

Yazıcının çalışması sırasında bu pozisyon korunmaktadır. Aynı zamanda, platformun kayması da engellemiş olur.

Özellikler:

• Model: BL-Touch Sensörü
• Voltaj : 5 V
• Akım : 15mA
• Maksimum akım : 300mA
• Renk : Yarı saydam siyah
• Kablo uzunluğu : 150mm
• Ağırlık : 10g
• Ramps kontrol kartlarıyla uyumludur.

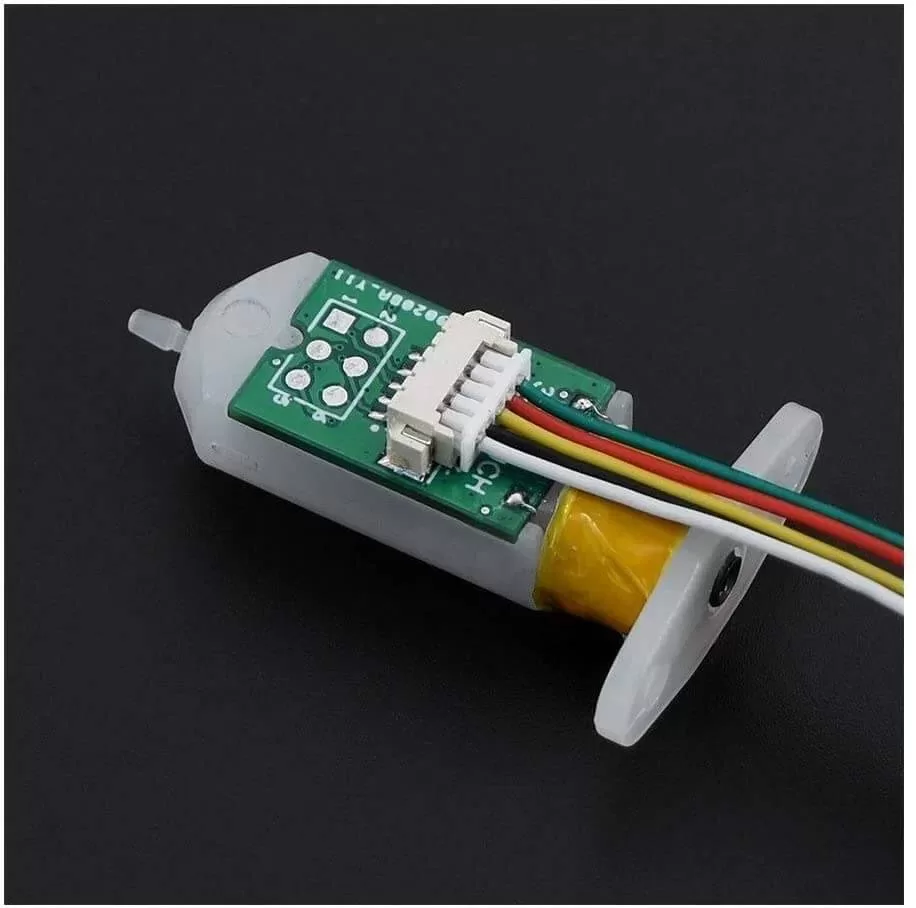

Kablolama:

     3 Pin :

•     siyah (-, GND)
•     Kırmızı (+ 5 V)
•     Mavi (kontrol sinyali)

     2Pin:

•     siyah (-, GND)
•     Sarı (Zmin)
•

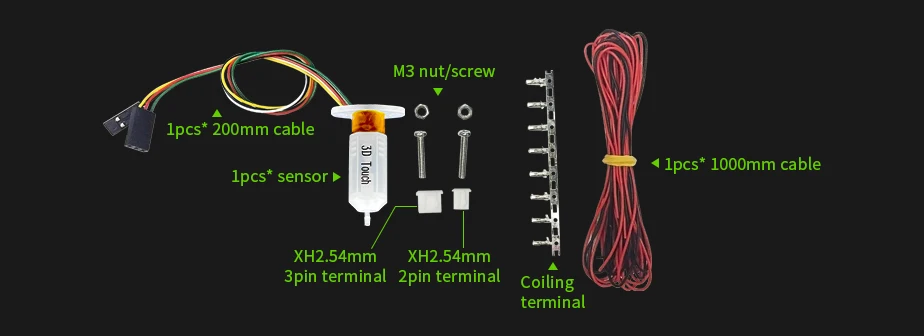

Nakliye listesi:

Genel bakış:

3DTouch otomatik tesviye sensörü, tesviye elde etmek için salon etkisini kullanan bir cihazdır. Noktanın konumu, ısıtılmış yataktaki noktaya dokunarak elde edilebilir ve daha sonra baskı sırasında z-ekseni yüksekliğini ayarlayarak telafi edilebilir. Platform düz olmasa bile baskı da yapılabilir.

Parametre:

Voltaj	5V
Akım	15mA
Maksimum akım (tepe)	300mA
Kabuk malzemesi	PC
Kabuk rengi	Beyaz
Kablo uzunluğu	Kısa: 200mm uzunluğunda: 1000mm
Tel	3pin: yeşil: -GNDKırmızı: + 5VTuruncu: sinyal kablosu2pin: siyah: -,GNDBeyaz: Zmin

Boyutu:

Eylem talimat tablosu:

3D dokunmatik eylem talimat tablosu
Eylem	G kodu
	Marlin Firmware	Repetier Firmware	Smoothieware Firmware
Push-pin aşağı	M280 P0 S10	M340 P0 S700	M280 S3.0
Push-pin up	M280 P0 S90	M340 P0 S1500	M280 S7.0
Kendi kendine test	M280 P0 S120	M340 P0 S1800	M280 S8.4
Alarm bırakma (Push-pin up)	M280 P0 S160	M340 P0 S2200	M280 S10.6

Marlin ayarları:

Marlin ayarları (örnek olarak Marlin V1.1.X alın) 3pin kablosu d11'e bağlanır, 2pin kablosu zmin'e bağlanır.

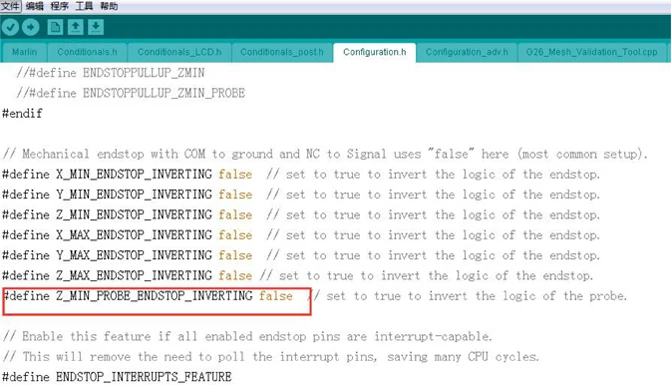

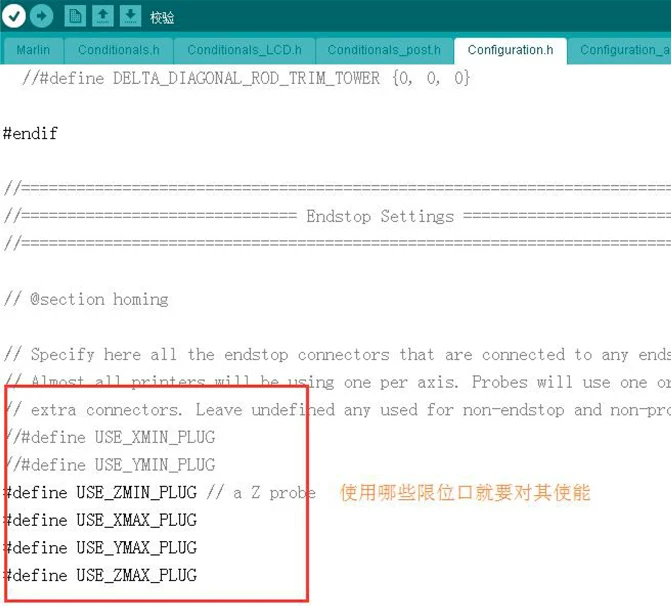

(1) endstop ile aynı pimi kullanamayan tesviye pinini ayarlayın. Genel olarak, Delat makinelerinde, BLtouch için Zmin pin, endstop için Zmax pin kullanıyoruz. I3 makinelerinde, Zmin pinini BLtouch, endstop için Zmax pin olarak kullanıyoruz veya endstop kullanmıyoruz.

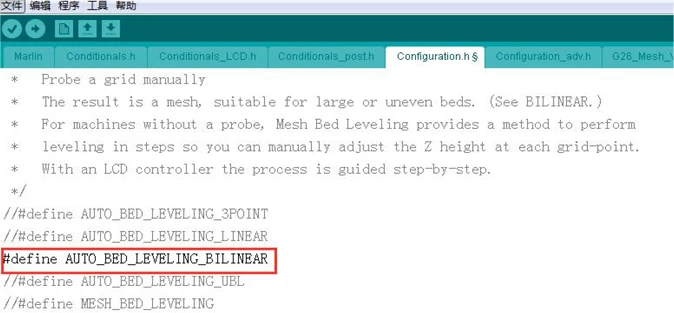

(2) Set tesviye tipi

(3) Z_MIN_PROBE_USES_Z_MIN_ENDSTOP_PIN etkinleştir

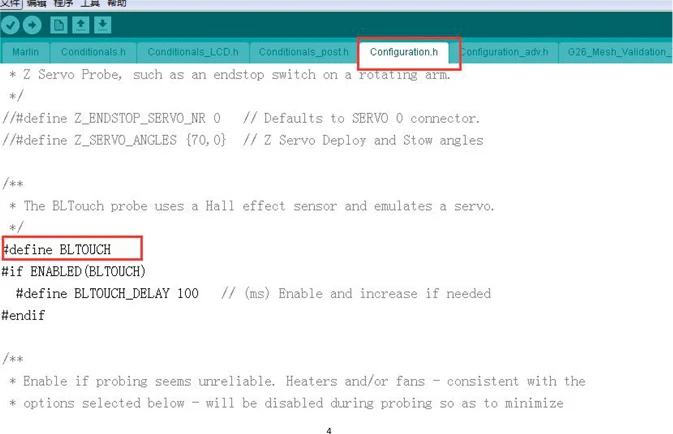

(4) bltouch'ı etkinleştir

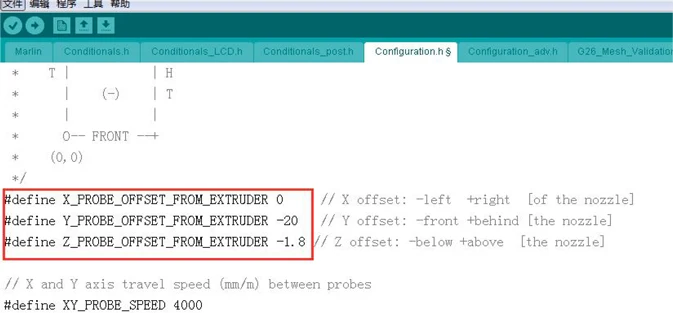

(5) XYZ yönünde memeden tesviye anahtarı probunun offest değerini ayarlayın

(6) tesviye modunu ayarla

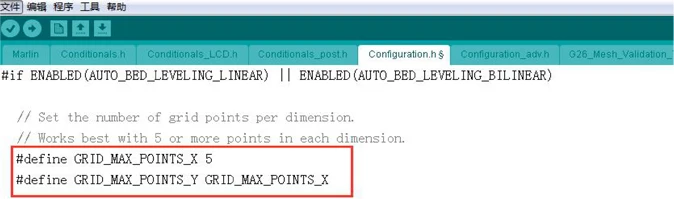

(7) tesviye puan numarasını ayarla

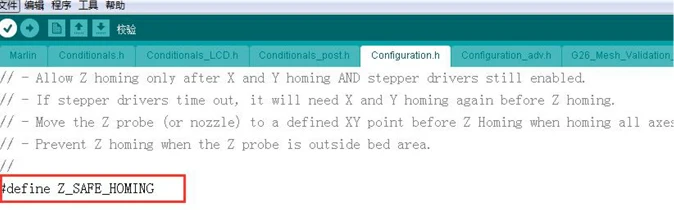

(8) homing merkezini ayarla

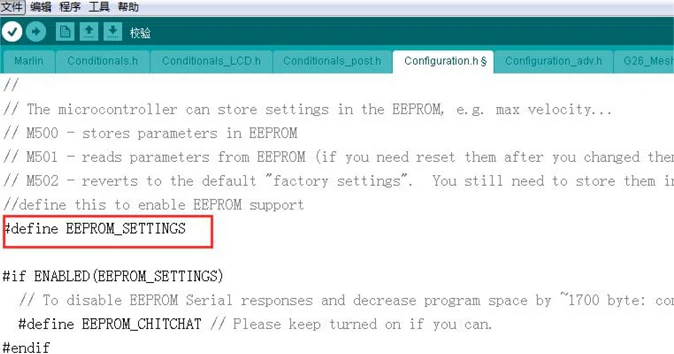

(9) tesviye ayarlarını saklayın1) "# defing EEPROM_SETTINGS" den önce "//" yi kaldırın, verileri saklamak için m500'ü başlatın.

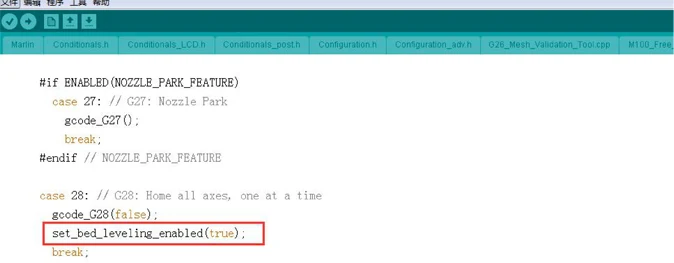

2) açık Marlin_main.cpp, bulmak "durumda 28: // G28: ev tüm eksenleri, bir seferde gcode_G28 (yanlış);", bu cümleyi ekleyin: "set_bed_leveling_enabled (doğru);"Bu cümleyi eklemek önemlidir, aksi takdirde tesviye verileri depolanamaz.

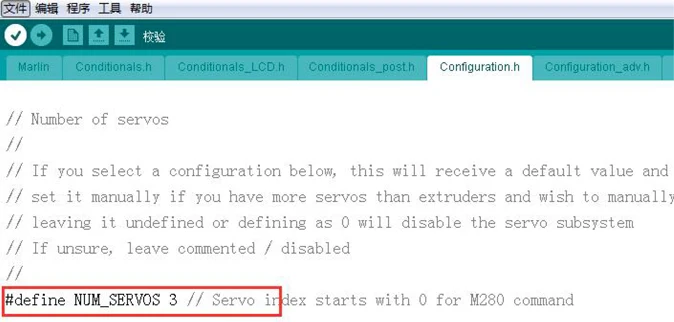

(10) # "numnum_servos 3" den önce "/" kaldır
